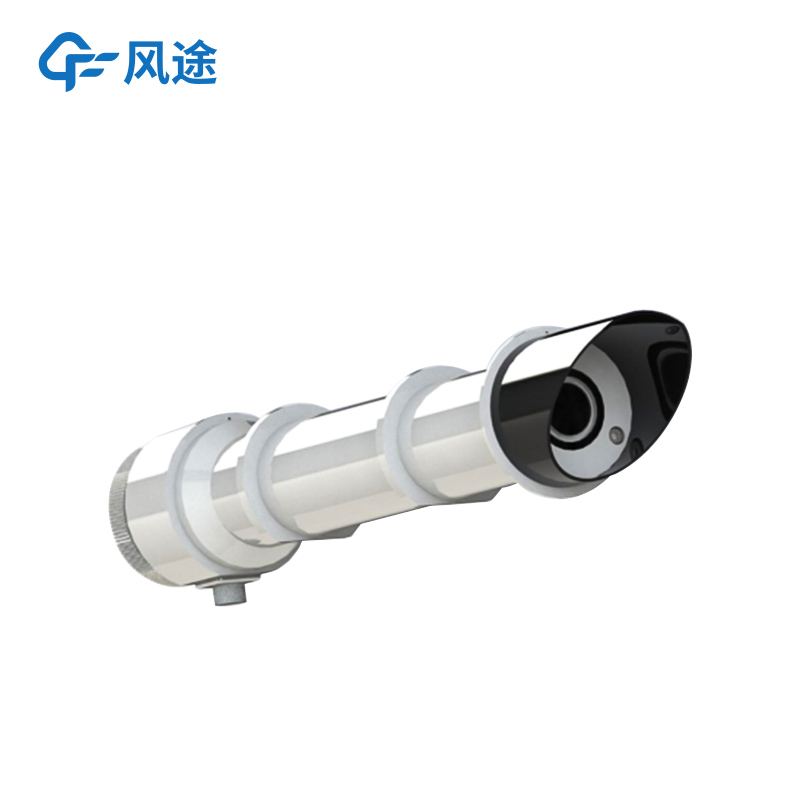

太陽直接輻射傳感器設備介紹
太陽直接輻射傳感器可以用來測量光譜范圍為0.28-3μm太陽直接輻射強度。輻射傳感器的核心器件是高精度感光元件，精準直筒優化設計，穩定性好、精度高；同時在感應元件外安裝了由精密光學冷加工磨制而成的石英玻璃片，在石英玻璃片安裝筒前端裝有遮光罩，有效防止了環境因素對傳感器性能的影響；干燥劑鎖緊蓋設有圓形玻璃觀察窗，內置變色硅膠干燥劑，便于觀察干燥劑吸水情況。
本產品符合ISO9060和WMO世界氣象組織規范(CIMO Guide)技術規范要求及中國氣象最新標準《QX/T 20-2016直接輻射表》要求?？蓮V泛應用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽直接輻射能量的測量。
太陽直接輻射傳感器技術參數
| 參數名稱 | 規格參數 | 說明 |
| 等級標準 | FIRST CLASS | |
| 時間響應（95%） | 10s | |
| 熱輻射零點偏移 | ±2W/㎡ | |
| 溫度變化零點偏移 | ±1W/㎡ | |
| 非線性誤差 | ±0.2% | |
| 年穩定性 | ±0.5%/1yr | |
| 光譜一致性 | ±3% | |
| 光譜誤差 | ±0.2% | |
| 溫度響應(-10～40℃) | ±0.5% | |
| 傾斜誤差 | ±0.2% | |
| 光譜響應 | 285～3000nm | |
| 開敞角 | 4° | |
| 跟蹤精度 | ＜±1o/24h | |
| 靈敏度 | 7～14μV/W?m-2 | |
| 工作電壓 | 無 | 毫伏電壓輸出 |
| DC 24V | 標準電流輸出 | |
| DC 12～24V | RS485輸出 | |
| 信號輸出 | 0～20mV | |
| 4～20mA | ||
| RS485（MODBUS協議） | ||
| 線纜長度 | 2米 | |
| 工作環境 | 溫度范圍：-40～85℃ | |
| 濕度范圍：0～100% RH | ||
| 重量 | 0.46kg | 不含線纜 |
| 外形尺寸 | 290×67×56（mm） | |
| 安裝尺寸 | 4-M2.5，孔距23×86 (mm) |

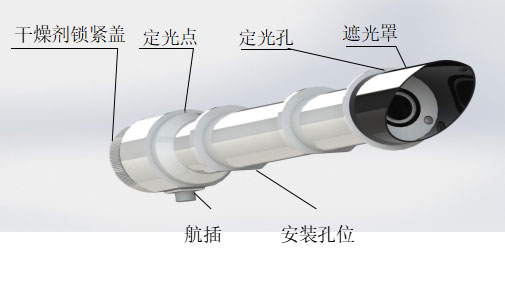

太陽直接輻射傳感器外型及組成
