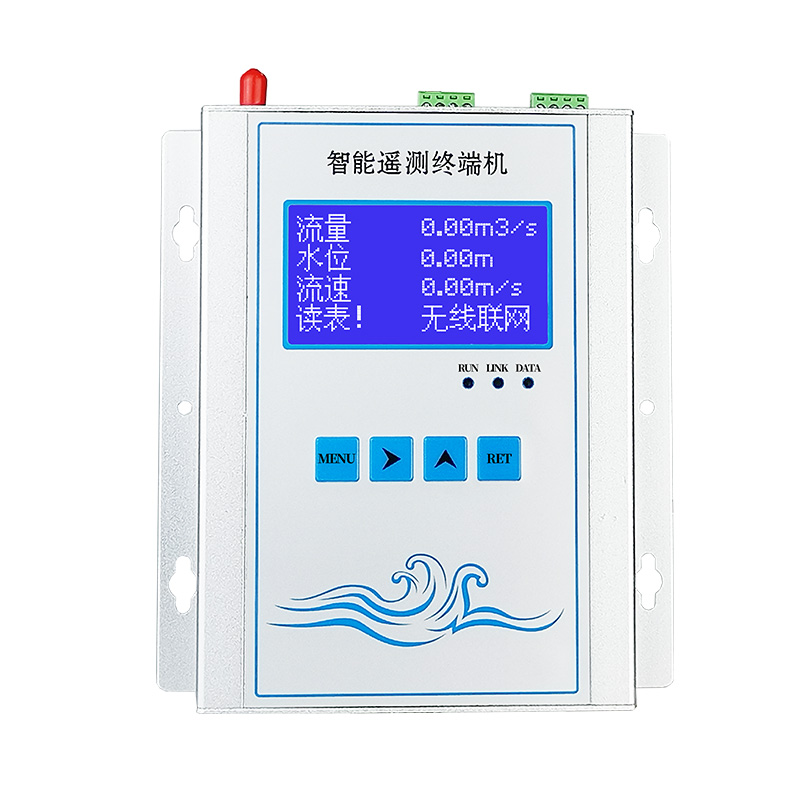

一、RTU遙測終端機產品概述

RTU遙測終端機(本文簡稱RTU終端機),集成低功耗無線通信技術、以太網傳輸技術，擁有多路模擬量、開關量采集功能和邏輯控制功能，自帶顯示屏方便現場直觀查看數據和配置工作參數，可監測現場傳感器變化數據、控制狀態，自動報警、自動上報。主要針對水資源、水利、氣象、農業、環保、油田等行業的遠程遙測監測應用。

二、RTU遙測終端機產品特點

1.采用高性能的工業級ARM處理器，強大的邏輯運算能力。

2.含有WATCHDOG和FLASH的微處理器，使系統具有更強的抗干擾能力。

3.采集變化量功能：采集壓力、水位、水質、溫度、氣象等模擬量信號超限自動報警。

4.采集儀表數據功能：采集流量計、雨量計的流量、雨量數據。

5.采集IO狀態功能：采集現場IO設備如閥門、水泵等運行狀態信號。

6.雙RS485通訊接口，支持遠程圖像拍照。

7.可內置大容量MicroSD卡,自動存儲數據報表，支持U盤數據導出功能。

8.支持可設定的模擬量報警上、下限范圍，自動上報報警信息。

9.支持遠控功能，可遠程控制水泵、閥門等設備。

10.支持供電狀態和箱門狀態檢測。

11.支持斷網補報功能，拒絕數據漏報。

12.支持GPRS無線方式與網口有線方式同時通訊。

13.支持抄錄多種設備通訊協議(請在購買時注明,說明要接入的儀表型號)。

14.具有自動定時上報和事件觸發上報機制。

15.支持MJ-GPRS協議通信方式,方便與監控中心直接對接使用。

16.支持《水資源監測數據傳輸規約》和《污染物在線監測數據傳輸規約》。

17.內嵌看門狗、不死機、掉線自動恢復。

18.工業級品質保證、性能穩定可靠，性價比高。

19.提供串口程序升級和遠程升級功能。

三、RTU遙測終端機技術參數

AI輸入配置：6路模擬量采集輸入(其中1路可采集電池電壓)。

DI輸入配置：5路開關量輸入。

DO輸出配置：3路繼電器輸出。

存儲容量：8M循環存儲。

報表存儲：MicroSD卡，支持U盤數據導出功能。

1路有線以太網口通訊(選配)。

1路4G支持移動、聯通、電信通訊。

串口配置：2路RS485(一路抄表另一路相機拍照)。

波特率：RS485 1200～57600bits/s可選。

供電電源：9V~30V DC。

平均電流：<40mA/12V。

四、使用條件

工作環境：溫度：-30℃～75℃；濕度：<95%（無凝結）

安裝方式：固定孔安裝

外形尺寸：160mm×148mm×41mm
