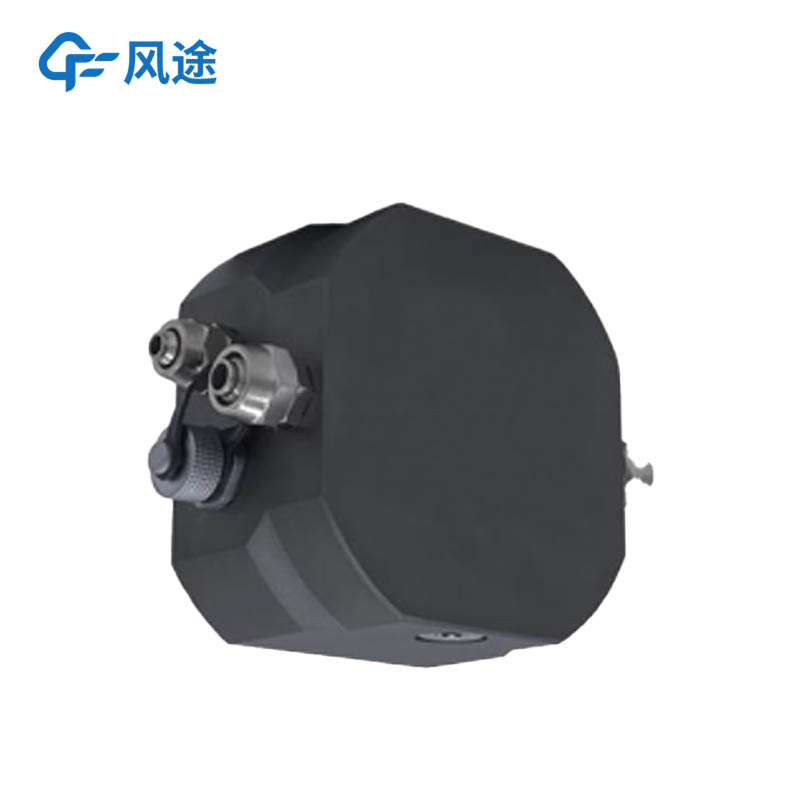

一、液壓式靜力水準儀產品簡介
液壓式靜力水準儀是基于連通器原理，通過測量若干個相互聯通的安裝于被測量點儲液罐液面高度與測量基點（不動點）液罐液面高度的相對變化，反推出各個測點位置相對基準點沉降變化量的一種精密儀器。
二、液壓式靜力水準儀應用領域
軌道交通路基沉降監測
地鐵支撐墻沉降監測
隧道上部山體及建筑物
高速公路路基、邊坡沉降檢測
橋墩、基坑沉降檢測
核電站、大型水電站
大壩及水利樞紐、高層建筑的基礎
綜合管廊沉降監測
三、液壓式靜力水準儀技術參數
| 項目 | 參數 |
| 測量介質 | 液體 |
| 壓力形式 | 差壓 |
| 壓力量程 | 0～200mmH20,0～1000mmH20,0～20mH20(范圍內可定制) |
| 溫度量程 | -40~100℃ |
| 綜合精度 | 0.05～0.1%FS |
| 分辯率 | 0.01mm |
| 輸出信號 | RS485-RTU |
| 4～20mA | |
| 供電電壓 | 12V DC（7～30VDC） |
| 絕緣阻抗 | ≥1000MΩ/100VDC |
| 補償溫度 | -20～60℃（特殊溫區訂貨時注明,可定制補償負30℃超低溫） |
| 介質溫度 | -40～85℃ |
| 環境溫度 | -40～80℃ |
| 儲存溫度 | -40～85℃; 相對濕度：0～95% RH |
| 響應時間 | ≤5mS |
| 過載壓力 | 150%FS |
| 破壞壓力 | 3 倍量程 |
| 電氣連接 | 防水航空插，直接引線 |
| 防護等級 | Ip67、IP68 |
| 連接電纜 | 四芯防水航空接插件 |
| 連接材料 | 航空鋁合金，氧化 |
| 過程連接 | 導液管:Ф10mmPU管/導氣管:Ф8mmPU管/可定制 |
