一、衛星云圖接收系統設備簡介
衛星云圖接收系統主要用于單兵開展氣象水文數據接收任務，可用于接收衛星氣象水文數據廣播系統下發的氣象繪圖報、實況報、傳真圖、格點報、衛星云圖等各類氣象水文數據，具有易攜帶、適用區域廣等特點。
二、衛星云圖接收系統產品特點
1.信號穩定，抗干擾能力強
2.裝卸簡便，適合野外快速部署
3.攜帶方便，定制專用便攜箱
4.應用廣泛，兼容多重衛星信號
5.質量保證，權威機構檢測認證
衛星接收專用高頻頭，抗干擾能力強，信號穩定，信號質量可達70%以上
便攜式手持尋星儀，靈敏度高，兼容多種衛星信號，內置鋰電池，可免接外部電源

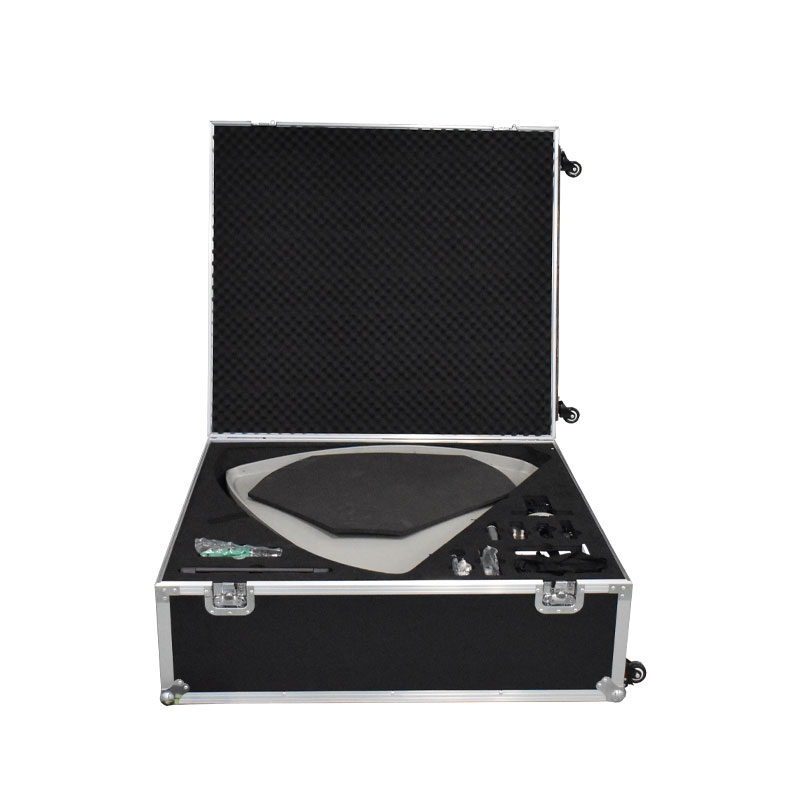

專業定制便攜箱，布局合理，結實耐用，非常適合野外作業及長期儲存
三、衛星云圖接收系統技術參數
本振類型 | PLL鎖相環 |
本振穩定性 | 最大±15kHz |
輸入頻率 | C波段：3.70～4.20 GHz； |
輸出頻率 | L波段：950～1450 MHz； |
本振頻率 | 5.15GHz |
增益 | 55～62dBm |
天線直徑 | 150cm |
尺寸 | 1020mm×920mm×300mm |
重量 | ≤55Kg； |
環境溫度 | -40℃～60℃ |
環境濕度 | 0～100% |
四、衛星云圖接收系統配置清單
配件名稱 | 數量 |
便攜式天線 | 1套 |
高頻頭 | 1個 |
同軸電纜 | 30米 |
饋源盤 | 1個 |
調制解調盒 | 1臺 |
尋星器 | 1臺 |
電動手鉆 | 1個 |
筆記本電腦 | 1臺 |
配套連接件（20個） | 1套 |
地釘 | 1套 |
說明書、合格證、保修卡 | 1套 |
