一、地下管網低功耗采集微系統產品簡介

GW1地下管網低功耗采集微系統是我公司自主研發的，針對管網監測領域應用專門開發的物聯網監測終端。

GW1地下管網低功耗采集微系統產品具有防護等級高、功耗低、抗腐蝕能力強等特點，集數據采集、數據存儲、供電、顯示、數據傳輸等功能于一體，

采用4G、NB-IOT等無線通信功能，產品常規應用無需外部供電、安裝便捷、免維護。

產品可外接多普勒流量計、雷達液位計、超聲波液位計、雷達流量計、水質COD/氨氮/PH/電導率等各類傳感器。

二、地下管網低功耗采集微系統優勢特點

可外接多種傳感器，適用性強，可測量瞬時流量和累積流量

功耗低，最高工作電流僅有15mA，待機電流只有0.3mA

占地面積小、安裝簡單快捷

采用自主研發的數核心采集控制模塊，功能穩定，操作簡單

支持4G、NB-IOT、Zigbee、Lora等多種無線數據傳輸技術，數據傳輸方便可靠

系統采用智慧環境監測云平臺，可方便通過電腦、手機等多種方式瀏覽查看數據和設備管理

設備結構設計合理，可保證在戶外長期連續測量

可遠程修改管徑

4路電源獨立控制，可設置采樣周期和采樣間隔

具備遠程校時功能

三、地下管網低功耗采集微系統技術參數

供電方式：DC12V供電或內置12.6V/40Ah鋰電池供電（可拓展電池容量）

處理器：采用ARM7內核32位低功耗單片機

存儲：內置8M存儲芯片，可連續存儲60000條數據，數據保存時間＞10年

應用接口：可選1路RS485接口或1路模擬量接口（16位AD、支持4-20mA電流信號輸入和0～5V 電壓信號輸入），1路受控輸出電源（額定電源 12V/1A 內置過流保護)

充電接口：1路12.6V充電接口

調試接口：1路調試RS485接口

通信方式：內置1路NB-IOT或1路4G無線傳輸模塊

天線樣式：1根NB-IOT或4G玻璃鋼全向高增益天線

外接傳感器：可外接流量計（雷達、超聲波多普勒等流量計）、水位計（雷達、壓力式、超聲波液位計等）、水質傳感器（pH、電導率、溶解氧、懸浮物、COD、氨氮等）等自由搭配

指示燈：1個運行狀態LED指示燈

按鍵：1個手動啟停開關按鍵，低功耗模式下，如需重啟設備，至少斷電120s

通訊協議：支持AN-UNION協議、MODBUS-RTU協議、SL 651-2014規約、HJ 212-2017等

充電方式：標配鋰電池的終端，可使用出廠配套的充電器插入進行充電

功耗：待機電流：＜0.3mA,通訊上傳平均電流：＜15mA，不包含外接傳感器消耗的電流

工作模式：

1.連續工作模式：設備一直上電連續工作，數據上傳周期（1～65535分鐘）可設置。

2.低功耗工作模式：設備間歇式工作，數據上傳周期（5～65535分鐘）可設置

遠程管理功能：支持遠程參數配置、遠程程序升級

本地升級：串口升級

本地配置方式：支持藍牙和串口配置方式

整體形狀：圓柱形，為節省井下安裝空間及方便裝卸而設計，并配合1個不銹鋼提手，方便單手提取

外形尺寸：Φ160mm*H250mm

外殼材質：壁厚≥5mm，304不銹鋼（可定制316L不銹鋼）

重量：6.7kg

外殼防護等級：IP68

耐腐蝕等級：10級

防爆等級：Ex ia IIC T6 Ga

安裝方式：壁掛

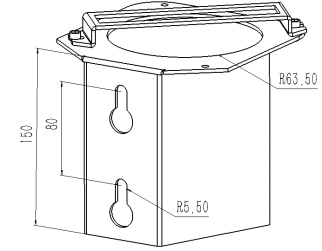

四、地下管網低功耗采集微系統安裝支架

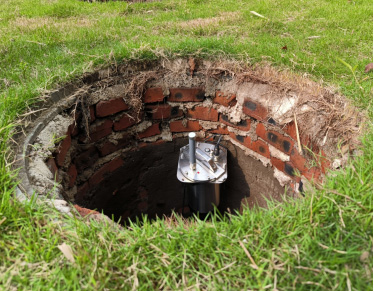

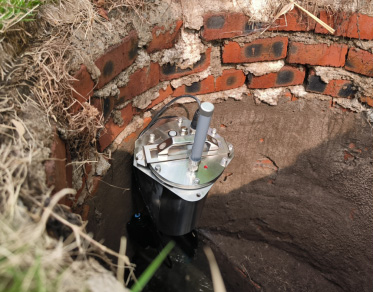

五、地下管網低功耗采集微系統安裝效果圖
